近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
這次組裝電腦在電源供應器的選購上,我又發現了一件好物,不僅用料十足,CP值更是爆表,最重要的是運轉完完全全的一路安靜,徹底消除惱人的風扇噪音,讓我相當滿意!

大家都知道市面上電源供應器的廠牌極多,價位上更是落差極大,要挑上一款好用、實用、合用、又耐用,可真的要做足功課,如果你也正煩惱這問題,就來參考一下我這次選中的這一款電源供應器,be quiet! PURE POWER 11 FM 750W產品。

be quiet!是德國的著名品牌,旗下產品有散熱器、靜音機箱、電腦電源,be quiet!的產品對於靜音有著近乎偏執的追求,在實際性能表現上也可圈可點,be quiet!電源供應器產品還連續拿了六年德國最佳電源的寶座。

▌ 開箱

近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

be quiet!PURE POWER 11 FM 750W的包裝設計,是以黑色配色為主,看上來可說十分簡潔,從包裝印刷上可以看出,這顆電源是全模組化設計,並通過了80PLUS金牌認證,加上以靜音為訴求特點,是主流以上進階玩家的好選擇。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

▼說到德商be quiet!,我想很多專業玩家對它並不陌生,它是德國電腦相關零配件的專業高階品牌,旗下相關產品像是電源供應器、PC 機殼、水冷、空冷和風扇等等,一直深受電腦玩家的喜愛。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
be quiet!PURE POWER 11 FM 750W亮眼的特色
▪ 80 PLUS® 金牌電源轉換效率
▪ 全模組化線材設計提供組裝彈性最佳化
▪ 兩組強大的12V輸出
▪ 靜音優化的120mm be quiet! 風扇
▪ 先進LLC技術與DC-DC架構,擁有絕佳穩定性與電壓調節
▪ 多4個PCIe連接頭,支持高端顯卡超頻
▪ 全套頂級安全功能
▪ 符合最新的Intel® C6/C7,ErP與能源之星(Energy Star)標準規範 ▪ 支援所有Intel®和AMD™處理器
▪ 5年原廠保固
▪ 德國產品概念、設計及品管
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

▼這顆電源可是通過80PLUS的金牌認證,根據官方測試,在額定230V, 50%負載時,擁有轉換效率為 93.9%,可看出能源轉換耗損率低,不僅可以幫你降低用電成本,而且也能維持在更低的運作溫度,以及更安靜運轉。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

▼另外,在盒裝背面也有印上相關數據,其中幾欄比較值得關注一下。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

產品資訊

型號 Pure Power 11 FM 750W
(MODEL:L11-FM-750W)
實續功率(實際持續功率) W 750
峰值功率 (W) 820
尺寸需求 Version 2.52
尺寸規格 EPS12V Version 2.92
模組化線材
電子拓樸設計 LLC + SR +DC/DC
TW: DC側無接線設計
輸入電壓( Vac) 100 - 240
頻率(Hz) 50 - 60
輸入電流 (A) 10 / 5
PFC active
滿載時之功率因數 >0.98
相容於 Intel C6/C7
待機消耗功率 (W) <0.14
平均壽命 (h / 25°C) 100,000
運轉溫度高達 (°C) 40

▼這表是相關的電源輸出數據,可以讓你了解到這顆電源供應器的狀態,其中可以看到有兩組的12V電源輸出配置,瞬間可以分別輸出最大36A和32A的電流共816W功率,相當強悍。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼眾多的安規認證,每一個認證符號也代表對其品質和安全的信心,PURE POWER 11 FM 750W可是設計有多道的安全保護機制,像是OCP(過電流保護)、OVP(過電壓保護)、OVP(低電壓保護)、SCP(短路保護)、OTP(過溫保護)、OPP(過載保護)..等等安全保護機制,確保使用上的安全性。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼打開來看,這是裡面的產品包裝的排列設計,相當十分簡潔有序。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼左邊就是PURE POWER 11 FM 750W電源供應器,右邊則是電源線及相關模組化電源線。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼在附件方面,PURE POWER 11 FM 750W除了電源本體和線材包外,還包含了詳細規格說明書、安裝螺絲以及電源線,滿足玩家到手即用的基本需求。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

▌ 產品細節

近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

▼在側邊有產品的銘牌貼紙,可以看到PURE POWER 11 FM 750W的實際輸出參數和各種認證標識信息,像是80PLUS金牌認證標識、3C認證和ROHS歐規認證一個沒少,而電源產地為中國,另外,PURE POWER 11 FM 750W的實際型號名為L11-FM-750W,可供查詢80PLUS網站時使用。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼說一下題外話,80PLUS的認證已經被越來越多使用者所接受,導致很多廠商"虛假"亂貼這標示,所以選購時可以上一下80PLUS官網查詢(80PLUS官網),像這款PURE POWER 11 FM 750W就是擁有80PLUS 金牌官方認證的產品。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

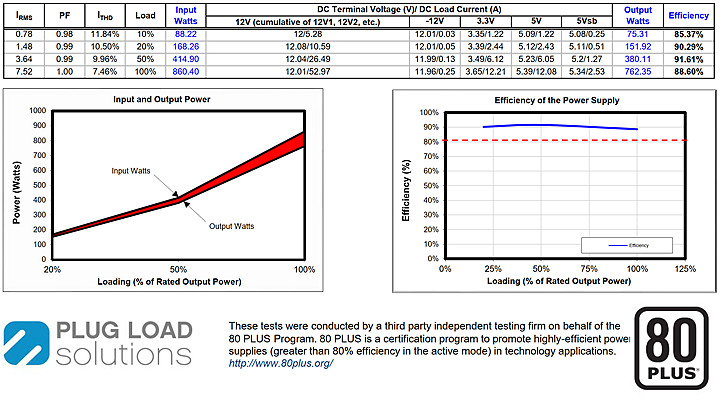

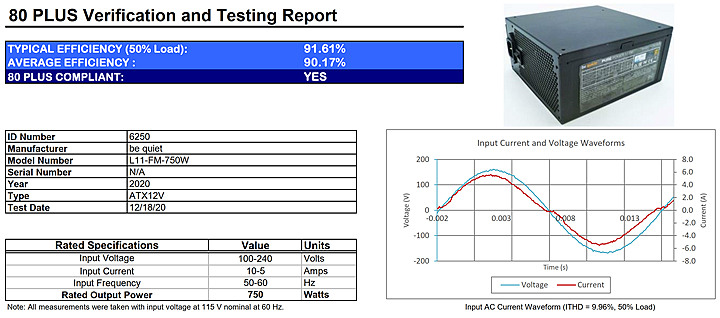

▼從80PLUS官網上,也可以查到PURE POWER 11 FM 750W的認證完整報告,在10%負載時轉換效率在85.37%,在20%負載時轉換效率為90.29%,在50%負載下轉換效率為91.63%,而100%負載的時候則在88.60%,整體表現符合其定位。

近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼PURE POWER 11 FM 750W的全模組化接口設計,同時也標上相對應說明,方便使用者清楚辨識。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼模組化電源最大的優點,就是電源自身和線材採分離設計,讓玩家自由搭配所需線材,們需要使用到哪一根線,就按需連接使用就可以了,方便整線也可以大幅節省理線空間。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼此外,PURE POWER 11 FM 750W整體尺寸約為160mm x 150mm x 86mm,可以輕鬆兼容目前市面上大多數ATX/MATX機箱,而電源本身採用了可拆卸濾網+be quiet!自主設計的12CM靜音風扇。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

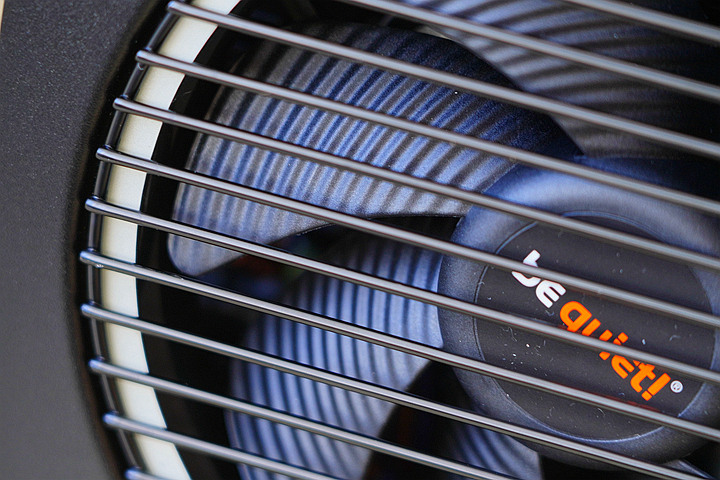

▼仔細看,風扇葉片採用波浪紋路流線設計,這種特殊造型扇葉,可大幅降低空氣阻力及噪音,根據實測結果,這顆電源在負載20%時之噪音值為dB(A) 9.1,負載50%時之噪音值dB(A) 9.7,負載100%時之噪音值dB(A) 24.8,可說相當安靜。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

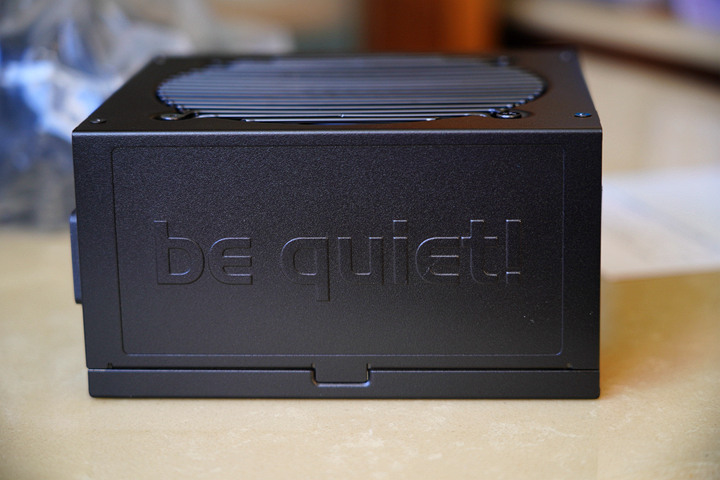

▼在另一側面有沖壓be quiet! 的LOGO。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

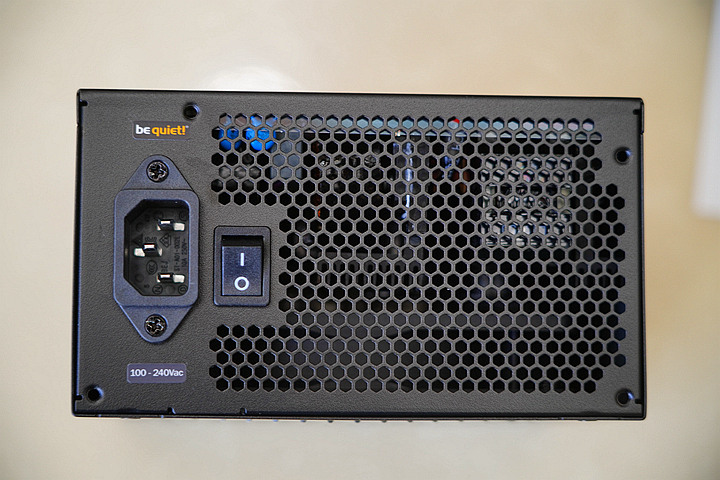

▼在電源尾部,則是電源輸入,這顆PURE POWER 11 FM 750W為全電壓式,免切換即可以適用100-240V電壓
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

配線材

近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

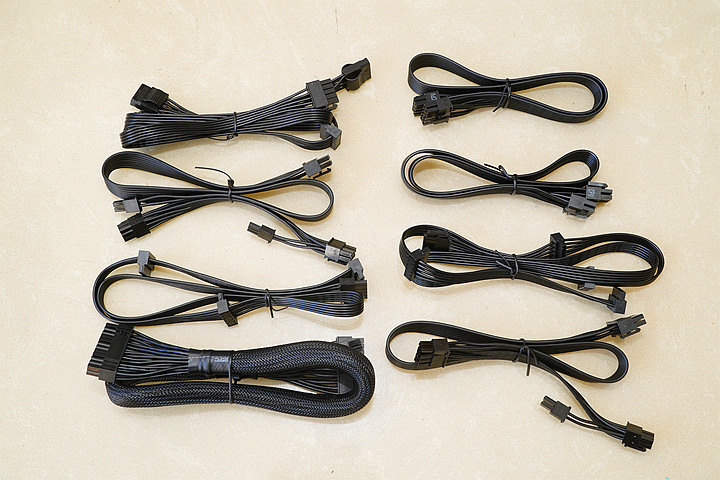

▼在線材方面,隨盒裝共標配了1組20+4PIN主板電源線、1條12V CPU 4+4pin供電線和1條12V CPU 8pin供電線、2條PCIE 8+8PIN供電線、一條1分3和一條1分4 SATA供電線以及一條1分2 D口+2 SATA供電線。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼在線材本身的設計上,特採用全黑化扁平線材設計,這對有裝機的理線安排非常方便。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼最重要的是,線材的插頭均有通過UL的認證,大大確保產品的安全性。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼而在CPU供電線和PCIE供電線上,PURE POWER 11 FM 750W使用16AWG線徑,相比一般常見的18AWG也更好一點。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼而原廠也貼心在插頭上,標示上相關插頭用途,方便使用者裝機時能快速上手。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

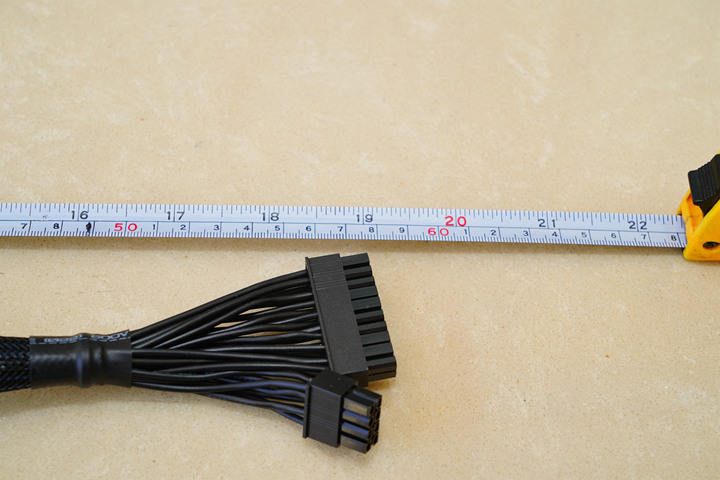

▼而另一個重點,就是線材的長度,尤其要在大機殼使用,要是線材不夠長,可是一件惱人的事,這主機板20+4 Pin電源插頭,大約為58公分。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
而SATA電源線,最長端接頭,可來到100公分長。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼而顯卡電源PCI-E插頭,約為65公分。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解


內部配置

近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

▼接下來,快速看一下PURE POWER 11 FM 750W裡面的電路設計。近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

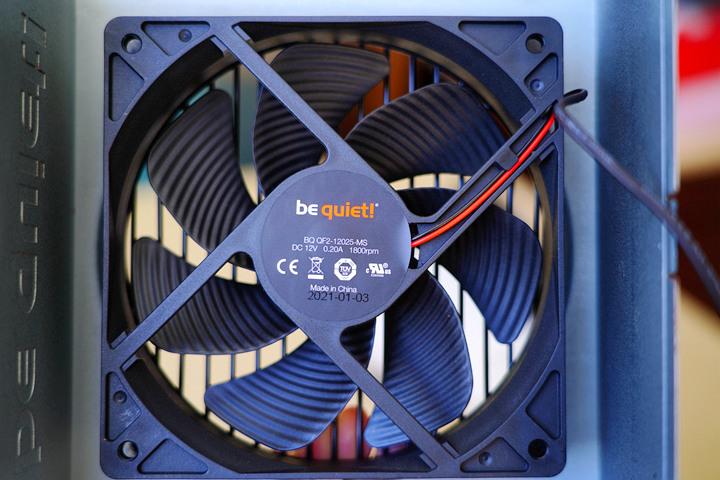

▼PURE POWER 11 FM 750W採用自家設計的12公分靜音風扇。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼葉片上有特殊波浪流線設計,可以大幅降低風扇擾流的噪音。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

▼PURE POWER 11 FM 750W使用的是be quiet!定制CWT金牌方案,即主動式PFC+半橋LLC諧振+同步整流+DC2DC結構,並且採用雙路輸出設計,此外內部使用大量子板,同時也在主電容規格上做了加強。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

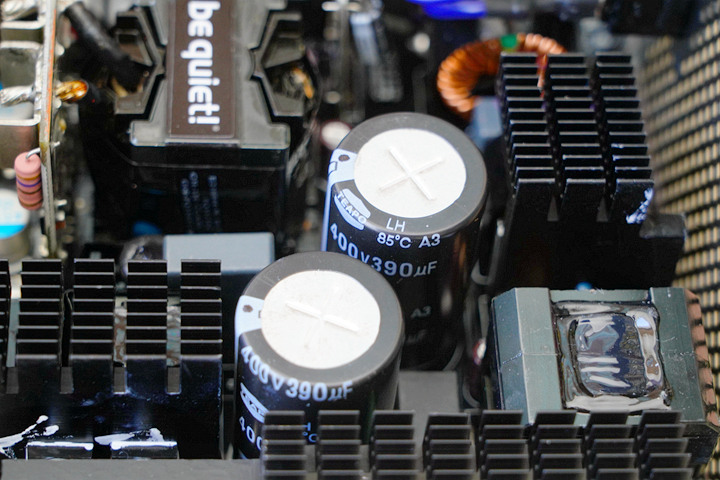

▼兩顆400V/390μF/85℃的主電容,是來自大廠TEAPO至寶的LH系列,作為一款750W電源,從規格角度來看,仍保留有一定的餘量。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

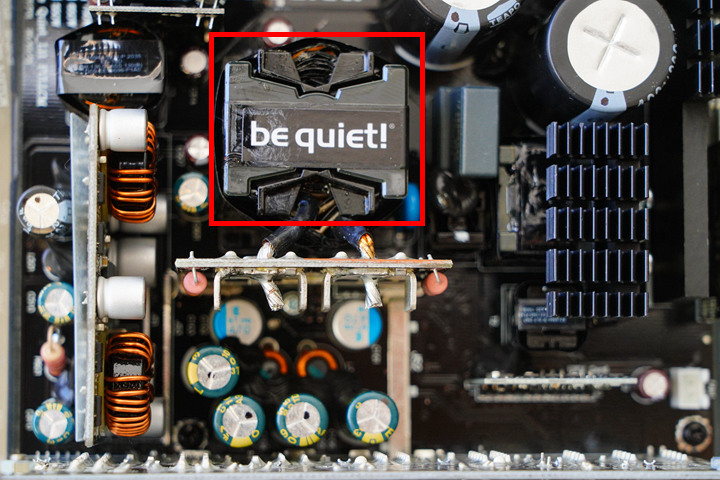

▼中間印有be quiet!的就是主變壓器。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

AC插座上有一級抗干擾電路EMI設計。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解
▼在另一邊還有二級EMI設計。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

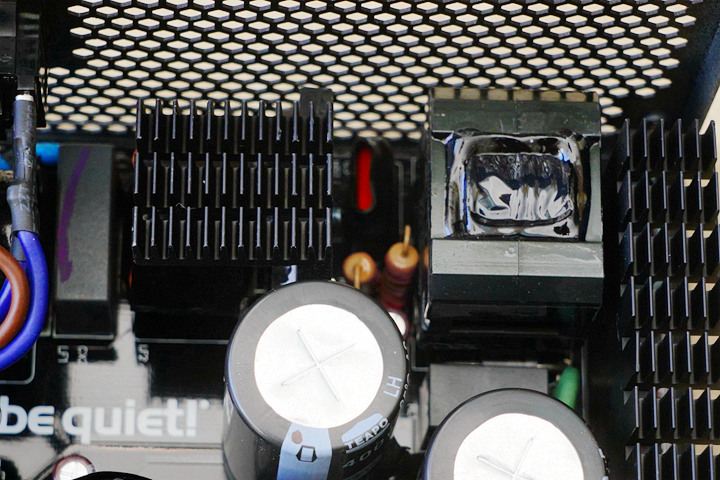

▼在側邊則是配置PFC電感的地方,PURE POWER 11 FM 750W電源管理芯片為CM6500UNX,另外還配備了兩枚PFC( Power MOSFET),型號onsemi FCP165N65S3,PFC二極體為FFSP0865A,規格為650V/8A(175℃),兩顆PFC引腳上還套有磁環,且和二極體共用一塊散熱片。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

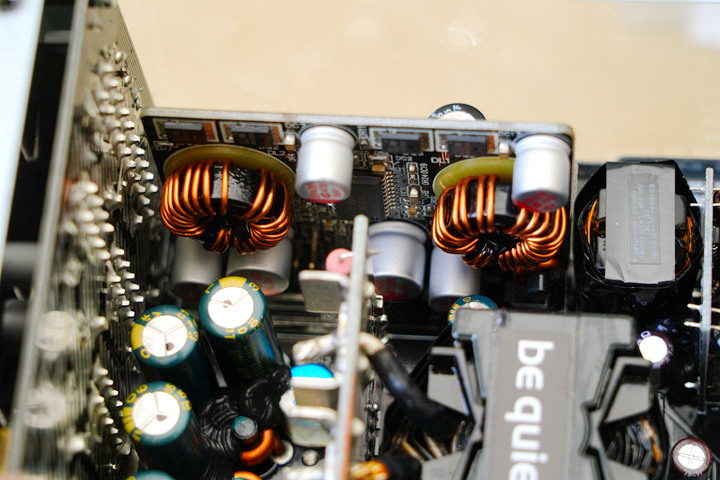

▼另外,PURE POWER 11 FM 750W的5V與+3.3V輸出採用DC2DC,DC2DC子板做在電源模組子板後方,主控為uP3861P。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

▼這是輸出部分濾波的特寫。
近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解


心得小結

近乎無聲苛求的金牌,be quiet! PURE POWER 11 FM 750W電源開箱+拆解

在使用這段時間中,這顆be quiet! PURE POWER 11 FM 750W電源供應器表現一直很穩定,尤其超靜音的12公分風扇,完全沒有惱人的風扇噪音,深夜時也不用擔心會招來家人的白眼。

當然,它擁有750W大功率電力輸出,完全可以滿足大部分桌機的使用需求,即使像是高階的NVIDIA RTX3080這類的顯示卡, PURE POWER 11 FM 750W也都能夠輕鬆支援,而對多金的使用者來說,它還有4組 6+2 PCIE插頭,想要玩上雙顯卡串連也都沒問題。

身為80PLUS 金牌認證的PURE POWER 11 FM 750W,除了代表獲得90%電力轉換效率的認可,而定制化CWT LLC方案+全模組設計+DC2DC+16AWG 12V線材的用料設計,讓它不僅有高效率的電能轉換,同時更能提供穩定的電力品質輸出,確保電腦完美的順暢運行。

在面對電腦配件日益高功耗的發展趨勢下,若你也在考慮選擇一顆穩定的電源供應器,外加5年的安心保固,更重要的是還要有超高的CP值,那這顆be quiet! 推出的PURE POWER 11 FM 750W電源供應器,都會是你最佳大瓦數、高效率的好選擇。
